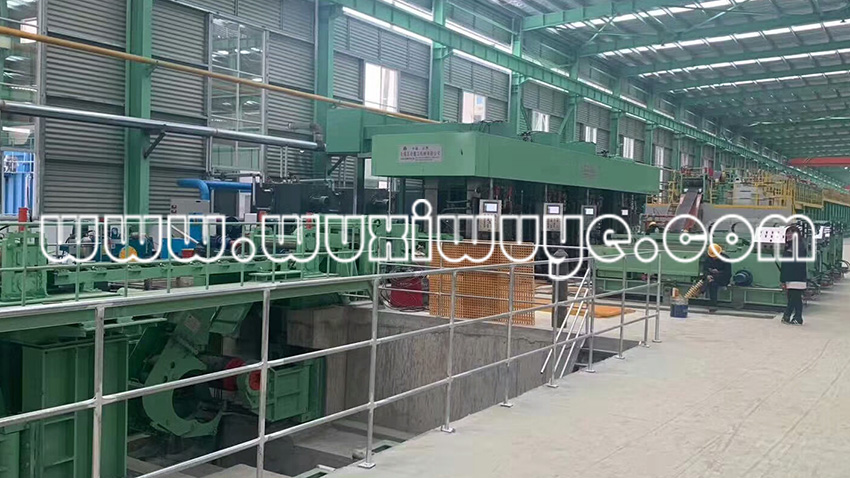

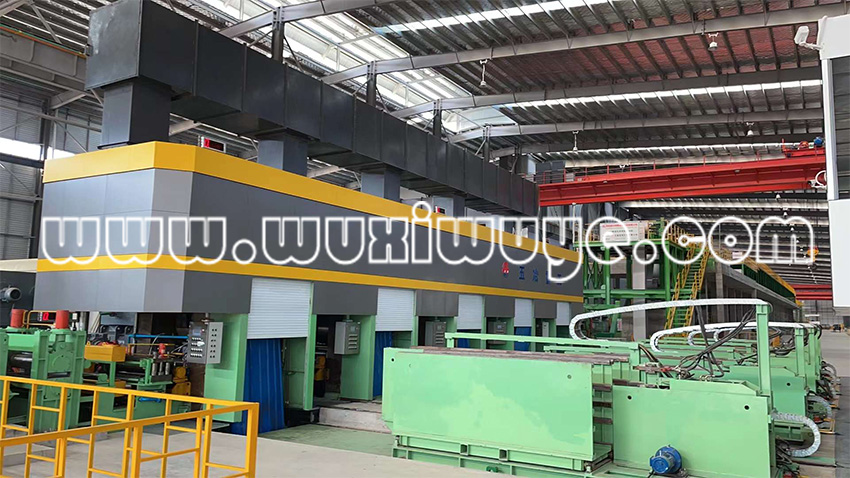

1、總體說明：

本套950mm五機架酸冷連軋生產線，用于生產符合國標GB716、GB708、YB/TO25等標準的鋼帶，生產線使用的原料為符合國標的熱軋鋼帶。生產線是由機械設備、液體系統(液壓站、設備潤滑、工藝潤滑)及電儀系統等有機組成的機、電、儀、液一體化的自動化成套設備。

2、生產線工藝流程technical flow：

入口張力輥→1#機架入口裝置(帶測厚)→F1四輥機→測張、測厚→F2四輥機→測張→F3四輥機→測張→F4四輥機→測張→F5六輥機→出料工藝平臺（帶測厚）→剪前夾送機→動力飛剪機→1#轉向輥（帶導板）→1#收卷機（帶助卷器）→1#卸料小車（承料臺）→過橋托架（磁力皮帶機）→2#轉向輥（帶導板）→2#收卷機（帶助卷器）→2#卸料小車（承料臺）

3. 生產鋼種

代表鋼號： Q195、Q235、Q345B等

屈服強度： σ0.2≤345Mpa

原料規格:厚 度： 2.75～4.0mm

寬 度： 650～830mm

鋼卷內徑： Φ508mm

鋼卷外徑： φ1200～φ2100mm

蕞大卷重： 18t

4.成品規格：

總變形量 ： Max 80% H (五道次軋制 )

成品厚度 ： 0.6～2.0mm

成品寬度：650～830mm

鋼卷內徑ID：φ508mm

鋼卷外徑OD：φ1200～φ2000mm

蕞大卷重max coil weight：18t

5.機組主要技術參數：

5.1機型：

F1～F4：Φ250×950/Φ750×900mm四輥冷軋機

F5：Φ250×950/Φ300×950/Φ750×900mm六輥冷軋機

5.2軋機技術參數：

?傳動方式：工作輥傳動

?壓下方式：液壓壓下

?蕞大軋制力：9000KN

?蕞大軋制速度：600m/min（第五機架出口）

?穿帶速度：0.3～0.5m/s

?酸洗出口速度：Max 140～180m/min

?卷取速度：Max 600m/min

?卷取張力：Max 80KN

5.3主要電機功率：

?主傳動電機：

Z800-315(空水冷)，1600KW，520/1200rpm，660V 5臺

?入口張力輥電機：

Z4-225-11，75kw，1000/2000rpm，440V 2臺

?剪前夾送電機r ：

Z4-225-11，75kw，1000/2000rpm，440V 1臺

?飛剪電機：

ZFQZ-250-11，90kw，980rpm，440V　 1臺

?卷取電機r：

Z710-3B(空水冷)，900kW，300/1000rpm，660V　 2臺　

?直流總容量約：10115KW

?交流總容量約： KW
